5、全前维护,安装、维护更便捷。
产 品 规 格 书

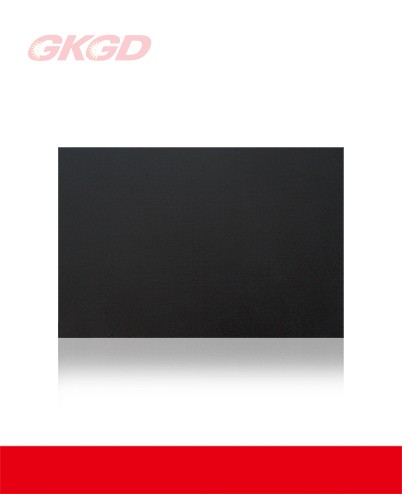

产品名称: 室内 P1.56 箱体
生产单位: 山西高科华杰光电科技有限公司
规格型号: H1563
适用范围
本产品规格书仅适用于室内 P1.56 箱体,规格型号 H1563。
产品说明
本产品使用自主封装 SMD1010 灯珠,灯珠内封装红色、绿色、蓝色芯片各
一个。1010 灯珠通过表面贴装技术(SMT)焊接在 PCB 板上。
本产品使用高刷新 PWM 驱动 IC 芯片和集成的行驱动芯片通过计算机控制;
画面显示细腻,视角宽阔,色彩纯正一致协调,亮度稳定均匀,文字、图像、视
频清晰。
灯珠、芯片贴装在 PCB 板上,形成单元板,单元板自带磁片。4 块单元板通
过磁吸定位吸附在专用箱体上,形成显示屏箱体。具有防尘、耐高温等特点,其
外型精致美观,坚固耐用。
将箱体拼接成整屏,箱体与箱体之间有特殊的定位及锁紧装置,可实现完美
无缝拼接。
电源和接收卡采用正面安装及拆卸,因此模组和箱体都可实现全前维护,操
作简单快捷。

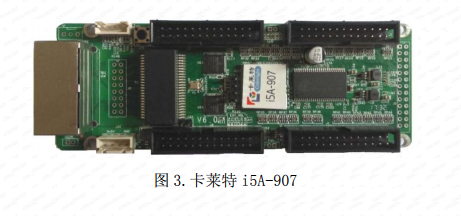

推荐使用卡莱特 i5A-907 接收卡(见图 3),无需转接板,可用 26P 排线直
接连接。与此匹配的接收卡还有灵星雨 RV907,诺瓦 MRV210-1。
模组技术参数
技术参数 规格参数
像素间距(mm) 1.563
像素密度(dot/m2) 409600
像素构成 3 IN 1
LED 封装方式 SMD 1010
模组分辩率 128×96
模组尺寸(mm) 200×150
推荐最小观看距离 ≥1.56m
模组最大功耗(W) 16
视角 H≥160°V≥ 140°
最大功率(W/m2) 533
平均功率(W/m2) 260
屏幕亮度(cd/m2) ≥600
扫描驱动方式 1/32 扫描恒流驱动
工作电压(V) 4.2
使用寿命(小时) ≥100000
防护等级 IP43(正面)
使用环境温湿度 -25℃~+45℃, RH=10~50%无结霜
灰度等级 281 万亿
刷新率(Hz) ≥3840
驱动 IC PWM IC
控制方式 计算机控制,视频同步,实时显示
安装指导
单元板安装
每张单元板驱动面的磁吸通过铜柱焊接固定,组装箱体只需简单调整方向,
将铜柱定位在箱体相应位置即可。安装简单,操作灵活
箱体安装要求
箱体安装
4 张单元板通过铜柱固定于箱体上的安装位置,只需简单拼接即可完成箱体
正面组装。注意拼接缝隙、符合平整度要求
模组信号线连接方式
模组信号排线安装为对开连接,对开连接可提供更高的刷新率,显示效果更
好,每一行模组分别使用纯铜 2*13P 长排线与接收卡连接。
箱体电源配置

电源线型号:
1、一拖二纯铜 23cm-18cm/5cm VH4 压线式条形连接线
2、一拖三纯铜 33cm-28cm/15cm/12cm VH4 压线式条形连接线
箱体说明
本箱体为我公司自主设计压铸铝箱体,采用模具一次成型,具有重量轻,结
构合理,精度高,散热效果好,基本可实现无缝拼接等优点。
箱体内部的电源和接收卡都从正面安装及拆卸,可以实现箱体全前维护。
箱体上下左右连接采用快速锁紧机构,安装简便。
单元板通过驱动面的铜柱吸附在箱体上,每个箱体上吸附 2×2 个模组。
箱体技术参数
技术参数 规格参数
模组分布 2×2 块
箱体分辨率 256×192
箱体规格(mm) 400×300厚 60±0.2
箱体重量(kg) 3.9±0.02
最佳视距 ≥1.56m
箱体平均功耗(W) 32
箱体最大功耗(W) 64
显示屏最大功率(W/m2) 560
显示屏平均功率(W/m2) 266
显示屏亮度(cd/m2) ≥600
像素密度(点/平方米) 409600
供电方式 AC220V/50HZ-AC110V/60HZ
对地漏电流 <2mA
工作环境温度 -25℃ 至 +45℃
工作环境湿度 10%~50%
储存环境温度 -40℃ 至 +80℃
换帧频率 60Hz
刷新频率 ≥3840Hz
灰度/颜色 281 万亿
亮度调节方式软件 软件 16 级调节/16 级自动
控制方式 与电脑显示屏同步显示

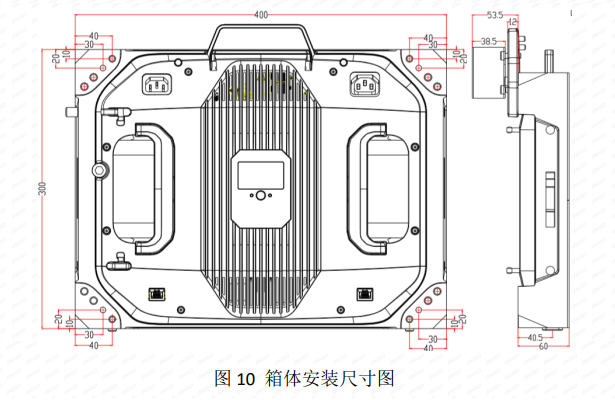

箱体安装尺寸图

箱体安装要求
箱体安装
首先采用 40×40 方钢搭建钢架结构,调节钢架结构至水平,从钢架结构中
间放置第一个箱体,箱体后部紧贴钢架结构,扣上安装箱体方钢连接片,用 M6*20
螺栓将箱体和连接片固定,然后向两侧逐个放置箱体,箱体之间通过定位销定位,
用 M6 内六角扳手将快速锁紧机构锁紧,保证相邻箱体间缝隙≤0.13mm,直至
一层箱体固定安装完毕
安装过程中,从第二个箱体开始,安装后需与相邻箱体校验:1、箱体间缝
隙,2、箱体平面度,3、箱体水平度。
屏体安装效果要求必须在装每一个箱体时调整尺寸精度,保证每个箱体安装
后屏体保持整齐,相邻箱体上的模组间缝隙超过 0.08mm 要及时调整。
重复以上操作,安装其他行箱体。
箱体信号/电源连接
箱体的供电需采用专用配备的 3×1.5mm2
FV-LOCK 插头电源线,采用串接方
式,串接箱体数量不超过 30 个。
箱体的信号连接采用专用配备的 stp 单屏蔽超五类信号线,串接箱体数量不
超过发送卡的单网口最大带载点数除以 65536
显示屏维护
箱体出现故障时可以进行前维护,前维护时必须使用专用的真空电动吸盘,
操作时要求轻拿轻放,不得用力磕碰灯珠,需特别留意防止拆装过程中模组跌落。
将吸盘垂直于紧贴单元板表面,启动真空电动吸盘,即可将单元板从箱体上
分离。
显示屏安装注意事项
防水、防潮
电子设备被淋湿或严重受潮会引起短路甚至起火,引发故障甚至火灾,造成
交流 220V 进线
输入信号 1
交流 220V 进线
输入信号 2
损失。要求屏体与建筑的结合部必须严格防水防漏,避开通水管路。
通风、降温
显示屏工作时本身就要产生一定的热量,如果环境温度过高且散热不良,集
成电路可能工作不正常,甚至被烧毁,从而使显示系统无法正常工作。
要求安装通风设备降温,使屏体内部温度在-25℃~45℃之间。屏体背后上
方安装温控风扇排出热量。
不易维修、维护的安装方式建议安装远程监控保护设施。
软件安装
显示屏控制和节目制作软件,与软件使用说明书,从控制系统官方网站下载。
按照软件使用说明书安装和使用软件,对软件使用有疑问请与我公司售后服务咨
询或与控制系统厂商售后服务咨询。
控制系统使用的接收卡程序,从高科光电官方网站下载。具体要求请见高科
光电官网提示或咨询高科光电售后服务电话。
软件版本推荐使用卡莱特 LEDVISON V6.5,固件版本使用 i5A-5.78
安全要求
模组使用安全要求
安装静电防护要求
LED 模组使用过程要严格注意静电防护,接触模组人员必须佩戴有接地的静
电手环或静电手套。
安装接地要求
为防止雷击或浪涌损坏芯片或 LED。模组装配过程中,各种电动工具必须良
好接地,箱体中的开关电源外壳、屏体等要求正确接地。(与强电地必须分开)。
模组清洁要求
清洁模组要求使用干净的软碎布蘸取酒精轻轻擦拭模组表面。不可使用作用
未知的化学液体擦拭,以免损坏或腐蚀模组塑胶件、 LED 外壳或 LED 灯面胶体。
清洁后,待模组表面完全晾干再通电使用显示屏。
维修要求
维修 LED 模组时,使用恒温电烙铁和风枪并良好接地。烙铁头一般使用刀
形烙铁头和锥形烙铁头。
LED 模组焊接驱面元器件时,电烙铁温度一般在 290~320℃,焊接时间不能
超过 3s,焊接次数不超过三次;焊接 LED 用热风枪,温度一般设定在 260~280℃
左右,待焊锡完全熔化后,再进行维修操作,焊接次数不超过三次
防止磕碰要求
模组安装与运输过程中,不得摔、推、挤、压包装,防止模组跌落磕碰,以
免发生套件破裂、灯珠脱落、灯珠破损、焊盘脱落、元器件脱落等问题。
显示屏使用安全要求
环境温度要求
为保证显示屏工作稳定与达到设计的使用寿命,要求箱体工作时的表面温度
≤85℃,显示屏体内部空气温度≤45℃。根据显示屏实际工作环境,采取必要的冷
却措施,如增加抽、排风扇形成散热风道或安装空调制冷。
显示内容要求
为避免出现局部LED灯珠亮度严重衰减或死灯,使显示屏达到设计使用寿命,
不可长期显示静止画面或静止文字,必须播放滚动画面或文字。
电源连接要求
必须使用 LED 显示屏专用开关电源,单个开关电源连接的多个模组的总电
流,不可超过电源额定最大输出电流的 80%。连接模组与电源的导线需要使用优
质铜导线,并保证模组电源座处电压 U 范围为 3.8≤U≤4.2V。
连接电源时,必须注意模单元板电源座与开关电源输出端正负极对应,如果
正负极接反模组会被烧毁,甚至发生火灾。
模组不得连接交流 220V,会造成模组立即烧毁。
电源接线时需确保模组插头、插座连接可靠,开关电源电源座接线端螺钉拧
紧。插头、插座和螺钉松动会导致接触电阻增大引起烧线或产品损坏问题。
整屏验收要求及方法
显示屏亮度验收
将显示屏调成全亮状态,5 分钟内使用亮度计完成显示屏亮度测量。测量亮
度时,要求亮度计光轴垂直于屏体。调整亮度计与显示屏距离,确保让亮度计目
镜内黑色圆点或圆圈覆盖 16 个以上像素点,调整焦距使目镜内可清晰看到 LED
灯珠,然后测量并读取亮度数据。
可视角度验收
如下图,在屏体左右 160°位置,和显示屏下视角 70°位置观看,要求屏体无
明显黑斑、无明显暗块现象
接地检查
开关电源外壳、箱体、显示屏外框必须良好接地, 要求接地电阻≤10 欧,每
半年检查一次接地电阻。
防雷设施检查
要求 LED 显示屏可靠接地,要求配电箱有配浪涌保护器,对避雷设施,每半
年进行一次检查。雷雨天气应避免使用显示屏。
防烧屏操作要求
标准操作
整屏断电情况下连接信号排线和 4.2V 电源线,检查连接良好后再给整屏上
电,发现显示不良立即整屏断电,整改接线后再整屏上电检验。
带电安装操作
需要带电安装时,必须按以下顺序操作:先接信号输入排线,再接信号输出
排线,最后接 4.2V 电源插头。模组必须逐张安装调试,不得连续安装多张显示
不正常模组后再调试。
整屏使用中显示不正常处理
用户在使用过程中发现显示不正常,特别是有整行高亮现象,立即整屏断电
后检修,避免在此情况下长时间供电。
